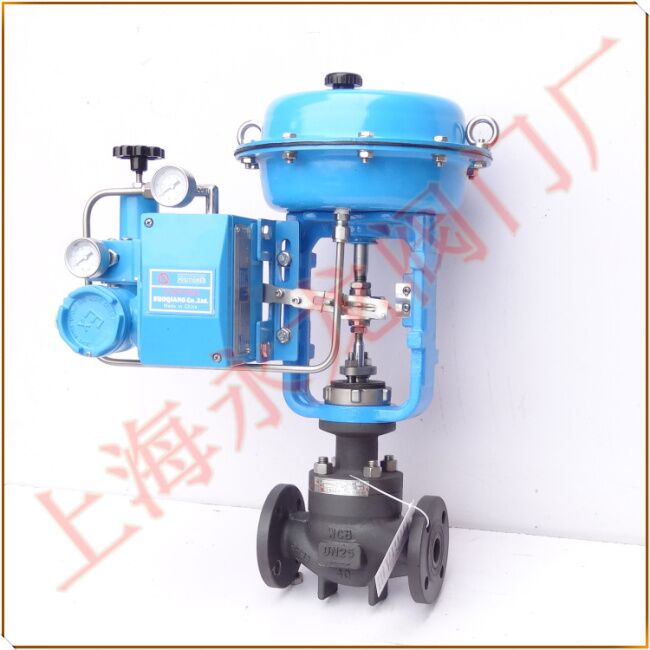

气动薄膜单座调节阀执行器下面都挂着一个装置(智能式定位器和机械式定位器)这就是调节阀的心脏,阀门定位器,通过这个装置可调节进入气动薄膜执行器内气量,可以精准的控制阀门的位置。


机械式气动单座薄膜调节阀_定位器的工作原理
气源来自于空压站的压缩空气,在阀门定位器气源进口前段还有一个空气过滤减压阀,用于压缩空气的净化。从减压阀出口的气源从阀门定位器进入,至于多少气量进入阀门的膜头,根据控制器的输出信号决定。
控制器输出的电信号是4~20mA,气动信号是20Kpa~100Kpa,从电信号到气信号是通过电气转换器进行的。
当控制器输出的电信号转变为与之相对应的气信号时,然后将转换后的气信号作用在波纹管上。杠杆2则绕着支点运动,杠杆2下段向右运动靠近喷嘴。喷嘴的背压增加,经过气动放大器放大后(图中那个带小于符号的部件),将气源的一部分送入到气动薄膜的气室,阀杆带着阀芯向下自动逐渐将阀门开度变小。此时,与阀杆相连的反馈杆(图中摆杆)绕着支点向下移动,使轴的前端向下移动,与其连接的偏心凸轮做逆时针旋转,滚轮顺时针旋转向左移动,从而拉伸反馈弹簧。由于反馈弹簧拉伸杠杆2下段向左移动,此时就会与作用在波纹管上的信号压力达到力平衡,于是阀门就固定在某个位置不动作了。
