紧急切断阀的选型及工作原理

紧急切断阀的选型及工作原理
紧急切断阀是一种由电源/气源相配套使用的气动阀门,安装在鹤管与储罐连接的管道或储罐顶端通往车间设备的管路,切断阀前后面各装一台手动液氨截止阀或液氨球阀,手动阀门保持常开状态,通常由气动切断阀来控制阀门的开关动作,手动阀门的作用是防止切断阀在出现故障或维护期间,可关闭两端介质的流通,起到安全防护作用。


紧急切断阀的选型:
紧急切断阀配套执行器有电动,气动,液动之分,控制方式有:常开型,常闭型,可根据现场工况实际应用来选择切断阀的种类及相关的配套电气附件,如防爆电磁阀,空气过滤减压阀,信号反馈,手动装置。
紧急切断阀工作原理:
⒈常闭型:执行器采用单作用内置复位弹簧形式,正常安装在储罐的装卸管道,在槽罐车与储罐装卸过程短时间开启的阀门。原理:通电通气打开,断电通气关闭,气源故障:阀位关。
⒉常开型:执行器采用双作用,通常安装在24小时常开管道,阀门处在开启状态,控制电气元件处在断电状态,当出现管路介质零星泄漏或紧急情况通电通气关闭,然后关闭切断阀前后的手动阀门。原理:通电通气关闭,断电通气打开,气源故障:保持在原位,在通电通气关闭,务必关闭旁边手动阀门,防止断电/停电,或线圈损坏阀门通气打开。
⒊常开型双线圈,通样也可以代替常闭型:阀门处在常开状态或者常闭状态,执行器采用双作用气缸,通过2个电磁阀分别控制气源的转换控制切断阀的开关动作。2个防爆电磁阀:一个控制开动作(通电通气开,线圈可以断电,阀门保持开状态),一个控制关动作(通电通气关,线圈可以断电,阀门保持关状态)。
⒋常开式(适用在间接换班停机生产的工况)
①,执行器采用单作用内置复位弹簧形式,通过24V直流电防爆电磁阀通电通气打开,在气源不足或者断电/停电情况下,阀门排气自动关闭。
②,执行器采用双作用,通过24V直流电防爆电磁阀通电通气打开,断电/停电通气关闭,(需保持充足的气源状态)
⒌常闭式:执行器采用双作用,通过24V直流电防爆电磁阀通电通气打开,断电/停电通气关闭,(需保持充足的气源状态),与单作用内置复位弹簧形式的区别在于,阀门在频繁开关动作,防止复位弹簧出现弹性力不够,关闭不了阀门。

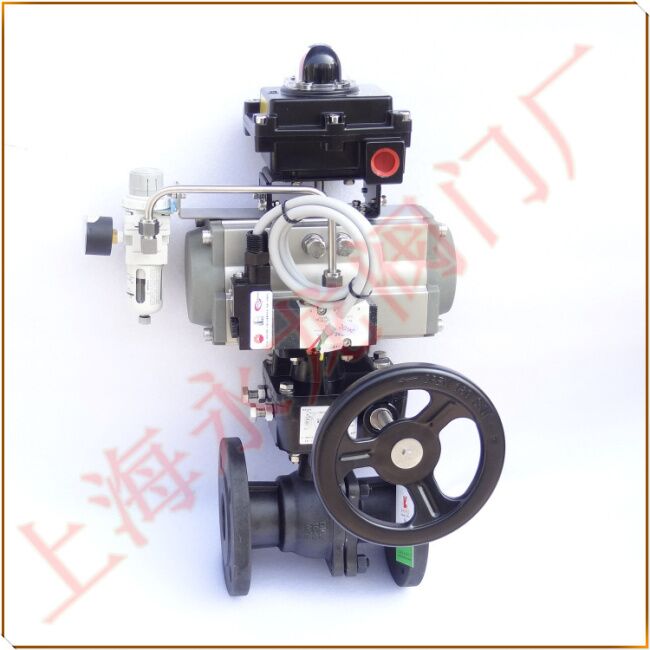

气动切断阀配套的附件有角行程单作用/双作用气缸,交流电220V或直流电24V防爆电磁阀,行程开关(信号反馈),空气过滤减压阀,手动装置,不锈钢接管及零部件。电磁阀进口品牌可选择:日本SMC50-VFE3130-5t-02电磁阀,美国ASCO电磁阀-EF8551G401MO防爆电磁阀或根据用户指定品牌。
