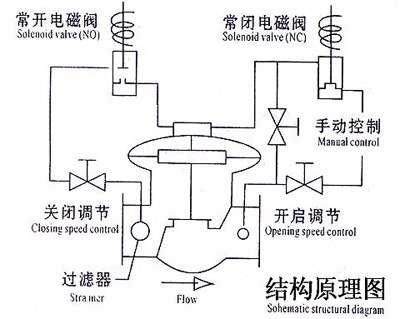

电液阀技术图与使用说明
















使用说明与验收

1、  在安装电液阀时,应确保其正确的流向,流向标志在阀体上。新管线安装好,冲洗管道时,一定要先将电液阀卸下,以免焊渣及杂物滞留在阀体内,引起电液阀关不严。
2、电液阀工作介质的动力粘度≤40厘泊;不易使用结腊介质。
3、收到设备后,应立即检查外包装,查看装运过程中有何损坏。把设备小心地从包装箱中搬出。检查是否有部件损坏或残缺。检查装箱单与实物是否一致,与订购的型号、规格、参数是否一致。
4、电气安装,先打开接线盒,中间有如图所示接线排:接线方法2种①常开电磁阀线圈,一个线头接 a柱;常闭电磁阀线圈,一个线头接c柱;另将常开、常闭电磁阀线圈二个线头并接,接入b柱。如果使用直流24V电源,A柱、C柱接电源正极,B柱接电源负极。如果使用交流220V电源,A柱、C柱接火线,B柱接零线。②如果控制器不能分别控制二组电磁线圈,可将a、c并接后与b分别接入控制器输出端。最后旋紧,压紧螺母盖好接线盒。
