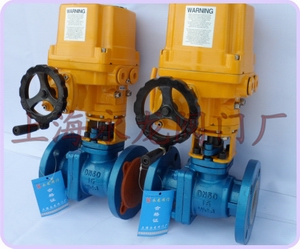

永龙<液态氯电动紧急切断阀>全面介绍

   液态氯电动紧急切断阀是一种球体绕垂直于通道轴旋转90°的阀门,其由回转型防爆角行程电动执行器和O型阀结构组成,属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
液态氯电动紧急切断阀特点
1.防爆型电动切断球阀、电动紧急切断阀流体阻力小,是所有阀类中流体阻力最小的一种,以AC 220V、AC 380V或DC 24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90°,就能完成启闭动作或调节动作。
2.全电子式电动执行机构,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。
3.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
液态氯电动紧急切断阀参数:
公称通径DN DN15~DN400(mm)
公称压力:1.0、1.6、2.5、4.0、6.4MPa
适用介质:液氨、氨气、燃气、水、石油、硝酸类、醋酸类、氯气(液氯选用衬氟)
介质温度:-40~+180℃    -40~+350℃
泄漏量:0    符合ANSIB16.104 5级标准
球体转角:90°
阀体材制质:304、316、WCB、衬氟
阀座材料:聚四氟乙烯(常温)、特制PPL(高温)、金属密封(高温)
液态氯电动紧急切断阀优点:
1.壳体-壳体为硬质吕合金,经阳极氧化处理和聚酯粉末图层,耐腐蚀性强,防护等级为IP67,NEMA4和6,并有IP68和防爆型供选择。
2.电机-全封闭式鼠笼式电机,体积小,扭距大,惯性力小,绝缘等级为F级,内置热保护开关,可防止损坏电机。
3.手动结构-手轮的设计保证安全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。
4.指示器-指示器安装在中心轴上,可以观察阀门位置。透镜采用凸出镜设计,不积水,观察更方便。
5.干燥器-用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。
6.限位开关-机械、电子双重限位。机械限位螺钉可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,且不受手轮过量的影响。
7.扭距开关-(CHQ-010除外)可提供过载保护,防止损坏电机。(出厂前已设定好,请用户不要随意更改设置)
8.自锁-精密的双蜗轮蜗杆机构可高效传输大扭距,效率高,噪音低(最大50分贝),寿命长有自锁功能,防止反转,传动部分稳定可靠部分稳定可靠,无需再加油。
9.防脱螺栓-拆除外壳时,螺栓附在壳体上,不会脱落。
10.安装-底部安装尺寸符合ISO5211国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。
11.线路-控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。
12.蜗轮-采用凹轮设计,与蜗杆的接触面大,传输扭距大,平衡且耐磨,使用寿命长。
13.PCU板-结构紧凑合理,将PCU板内置于机壳内。
永龙电动防爆阀门坚持每台执行器采用原产地进口微动开关(欧姆龙),轴承(NSK),我们的箱体采用数控加工中心生产,全部零部件都由数控机床加工,从而保证加工精度,装配精度,极大程度减少摩擦,增大传动效率,使我们得以推出快速开关型:2.8秒,300牛米,该产品为目前国产体积最小,输出力矩最大,速度最快的电动执行器。


专一的制造、诚信的服务,永龙阀门为你的安全生产创造更多价值
我们不断提升售前/售后服务质量,质量严格把关,所有阀门严格按照中国 GB、HG 标准设计、制造、验收,确保生产、销售、运输一站式服务运行。加强与用户保持沟通,用心听取用户的反馈和产品现场应用的状况,不足之处及时加以改进和设计,竭诚为广大客户提供优质的产品.“我们不是最好,但我们尽力做得更好。”上海永龙坚持3个责任:对技术负责、对客户负责和对自已负责。以赢得了更多的客户的信任。
上海永龙阀门厂郑重承诺:
1. 产品的各项性能达到国家标准及有关优等品的规定标准。
2. 产品到货后,顾客验收过程中,如出现于合同要求之际不符情况,本公司接到顾客通知后两小时内作出答复。
3. 在正确安装,使用的条件下,产品出现种类质量问题如确系本公司产品质量问题,本公司将负责到底,并无偿进行包退、包修、包换。
